实物图
简介
- 处理器
- Samsung S5PV210,ARM Cortex-A8 ,主频1GHz
- 内存
- 512MByte DDRII400 RAM 双通道
- 存储
- 256M/512M/1GB/2GB/4GB/ Nand Flash (标配512M SLC NAND)
- 声卡
- Wolfson 专业声卡WM8960
- 1路3.5mm 立体声音频输出接口
- 1路3.5mm 单声道音频输入接口
- 2路8ohm喇叭接口
- 显示与触摸
- CPU集成 4 线电阻式触摸屏接口,可直接连接四线电阻触摸屏,电容触摸屏需I2C或者 SPI模式,我们已经在LCD接口上引出了I2C方便用户扩展用,配的7寸屏 就是5点触摸电 容屏。
- 支持点阵黑白、点阵灰度、CSTN、64K~1600K TFT LCD,尺寸从2.2寸到24 寸,TFTLCD 屏幕分辨率可以到1920x1080 象素
- 标配 7寸TFT LCD,分辨率800x480,带5点触摸电容屏
- 1路AV端子TV-OUT 输出接口(NTSC/PAL)
- 网络
- 1路10/100M 以太网RJ45 接口
- 1路SDIO WIFI无线网卡,支持IEEE802.11b/g协议
- 其它接口
- 2路DB9 RS232 3线串口(另有4个TTL电平)
- 4路 Uart串口(TTL 电平)
- 1路USB 2.0 device 接口
- 4路USB Host 2.0 接口
- 1路TF卡座(最大支持容量32G)
- 6个自定义按键
- 1路PWM 控制的LCD背光调节
- 1路PWM 控制的蜂鸣器
- 1路可调电阻的ADC检测
- 板载实时时钟备份电池
- 外扩接口资源
- 4 路串口座(DB9 2个加上4个 2.0mm 间距,白色直插式卡座)
- 双 LCD 接口(50pin 0.5mm LCD 接口和40pin 2.0mm 双排座)
- 2个20pin 2.0mm双排座 Camera接口
- 1个20pin 2.0mm双排座 GPIO接口
- PCB 规格尺寸
- 10层沉金盲埋孔电路板(核心板)+双面底板
- 底板尺寸 :180 x 100(mm)
- 核心板尺寸:80x55(mm)
- 操作系统支持
- Linux 3.1.0 + Qt4.7.0
- Android2.3.4
- 工作条件
- 工作温度: -10~70 摄氏度
- 工作电压:3.7-5.5V 典型值 5V
- ADC 输入: 0~3.3V,电流 1mA
- VDDRTC 输入: 1.7V~3.3V典型值 3V,100uA
- 数字信号输出电平:0~3.3V 电流:5mA
- 数字信号输入电平:0~3.3V 电流:5mA
机械尺寸图

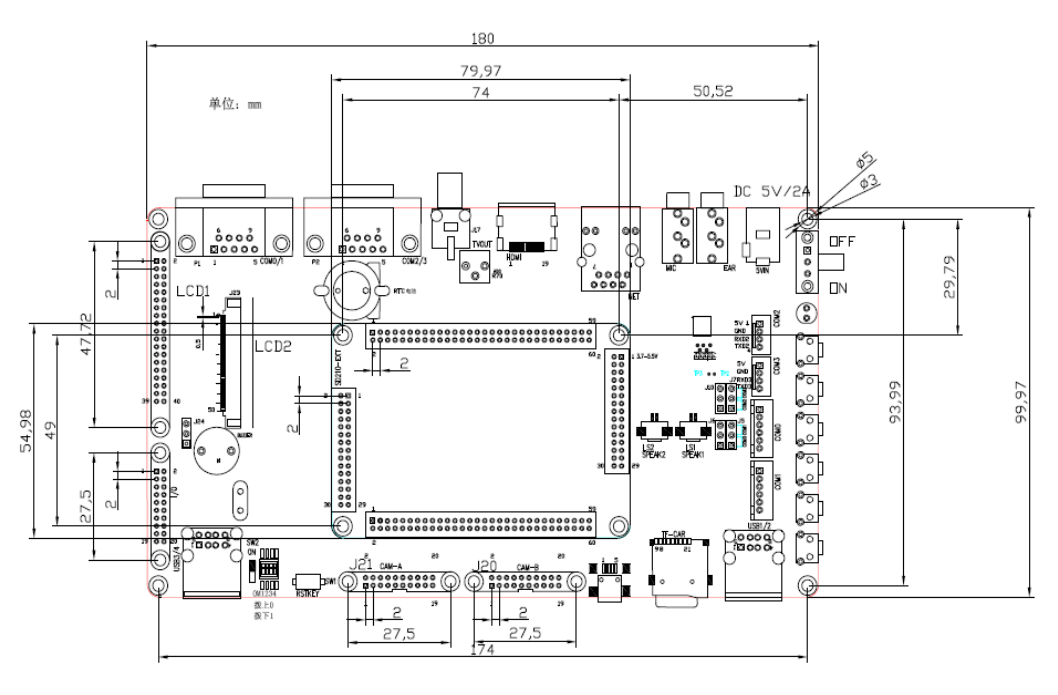

底板尺寸 :180 x 100 (mm)

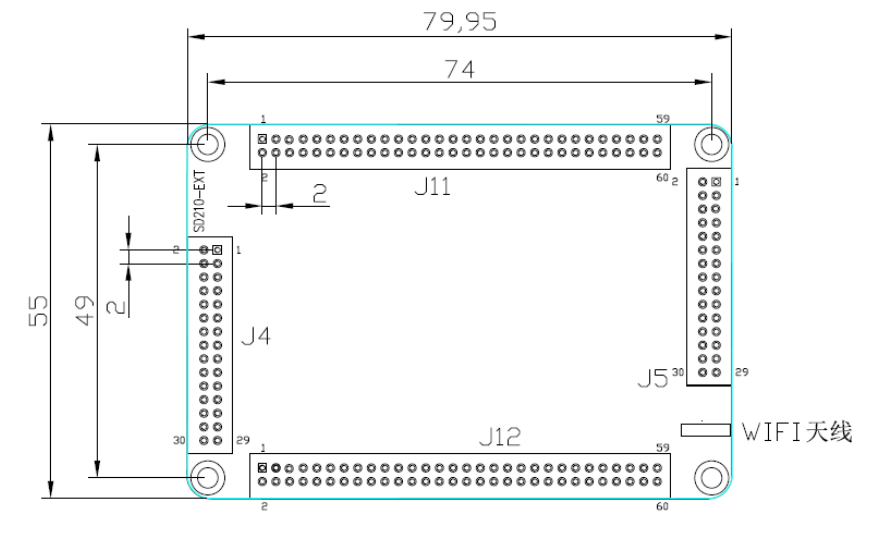

核心板尺寸:80 x 55(mm)
